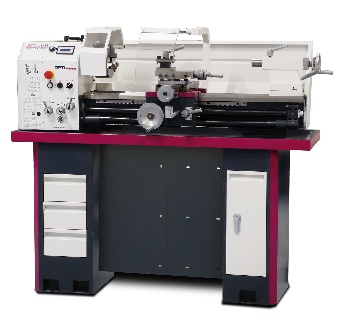

Drehmaschine TU 3008 V


Drehmaschine TU 3008 V
3.590,00 EUR

Drehmaschine TU 3008 V



3590 3.590,00 EUR

zzgl. 19 % USt zzgl. Versandkosten


Art.Nr. ST-3427205

versandfertig in 2-3 Werktagen



Drehmaschine TU 3008 V

Fabrikat Optimum

Beschreibung

- Leit- und Zugspindel-Drehmaschine mit Längs- und

Planvorschub

- Vario-Ausführung mit bürstenlosem Motor

- Präzise Verarbeitung

- Leistungsstarker, wartungsfreier Motor

- Große Spindelbohrung Ø 36 mm

- Drehzahl elektronisch regelbar

- Stark verripptes Prismenbett aus Grauguss, induktiv

gehärtet und präzisionsgeschliffen

- Gehärtete und geschliffene Bettführungsbahnen

- Garantierte Rundlaufgenauigkeit der Spindelnase besser

als 0,009 mm

- Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm

- Rechts-Linkslauf im Bedienfeld schaltbar

- Mit Leitspindel zum Gewindeschneiden oder automatischem

Längsdrehen

- Leitspindel in zwei Sinterlagern gelagert

- Automatischer Längs-/Planvorschub

- Leitspindel- und Zugspindelabdeckung

- Handräder am Schlitten mit einstellbarer Feinskalierung

0,04/0,01 mm

- Wechselrädersatz zum Gewindeschneiden

- Drucklager

- Not-Halt-Schlagschalter und Unterspannungsauslösung

TU 3008V

Leistungsstarker Brushless-Antrieb

- Besonders ruhiger Lauf

- Annähernd konstantes Drehmoment über dem gesamten

Drehzahlbereich

- Hohe Leistungsausbeute

Ausstattungsdetails:

Schlitten

- Vierfach-Stahlhalter

- Alle Führungen durch Keilleisten spielfrei nachstellbar

- Großdimensionierter Spanschutz am Oberschlitten

Reitstock

- Zum Kegeldrehen verstellbar

- Reitstock-Pinole und Handrad mit einstellbarer

Feinskalierung 0,02 mm

- Schnelle und einfache Verstellung des Reitstockes

mittels Klemmhebels

Hauptspindel

- Gehärtet und in nachstellbaren Präzisions-Kegelrollenlagern

gelagert

Vorrschubgetriebe

- Leichtgängig

- Abgerundete Zahnräder

- im Ölbad laufend

- Für Messsystem- Montage der X- und Z-Achse vorbereitet

Technische Daten:

Elektrischer Anschluss 230 V ~50Hz

Antrieb Spindel 1,5 kW

Spindelkonus MK5

Spindelaufnahme Camlock DIN ISO 702-2 Nr. 4

Spindelbohrung, Stangendurchlass 36 mm

Vierfachstahlhalter Aufnahmehöhe 25 mm

Spitzenhöhe 150 mm

Spitzenweite 800 mm

Umlauf-Ø über Maschinenbett 300 mm

Umlauf-Ø über Planschlitten 180 mm

Bettbreite 180 mm

Spindeldrehzahl 30 - 3.000 min-1

Stufenanzahl 5 Stufen; Drehzahl elektr. regelbar

Verfahrweg Oberschlitten 65 mm

Verfahrweg Planschlitten 150 mm

Längsvorschub im Bereich 0,085 - 0,832 mm/U

Planvorschub im Bereich 0,01 - 0,1 mm/U

Steigung - Metrisch im Bereich 0,2 - 3,5 mm/U

Steigung - Zoll im Bereich 56 - 8 Gg/1

Reitstockaufnahme MK 3

Reitstock-Pinolenhub 70 mm

Länge x Breite x Höhe 1.500 x 720 x 690 mm

Gewicht 260 kg

Lieferumfang & Ausstattung

- 3-Backendrehfutter Ø 160 mm zentrisch spannend

- Feste Zentrierspitze MK3 /MK5

- 4-fach Stahlhalter

- Wechselrädersatz

- Bedienwerkzeug

- Betriebsanleitung
